Časový spínač s NE555

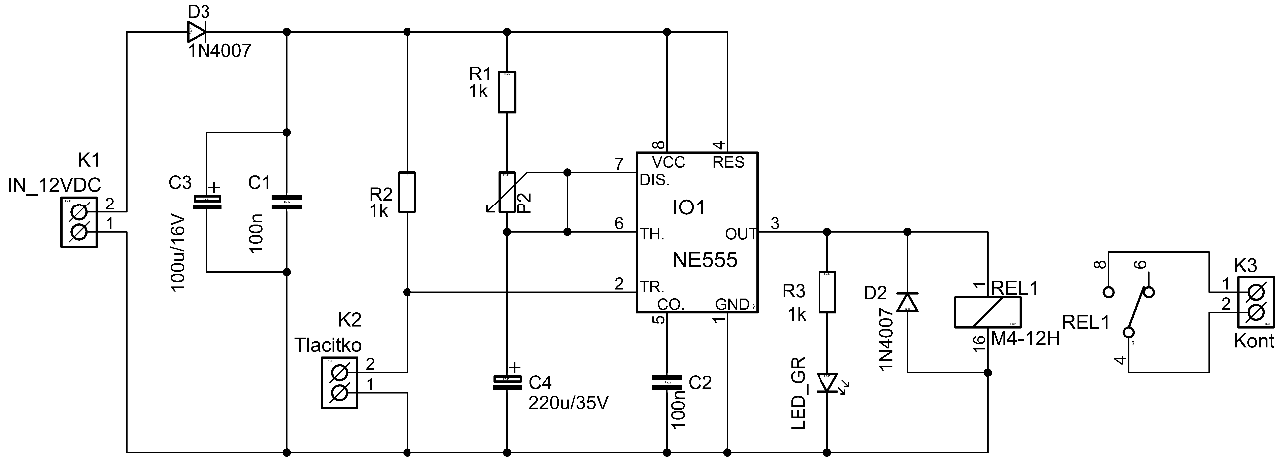

Na obrázku je schéma zapojení časového spínače s časovacím obvodem 555 (IO1). Po stisknutí tlačítka S1 (start) se aktivuje relé RE1, jehož přepínacím kontaktem můžeme zapnout nebo vypnout na zvolenou dobu nějaké vnější zařízení. Trimrem P1 lze nastavit dobu aktivace relé v rozmezí přibližně od 1 do 120 s.
Časovač 555 je zapojen jako monostabilní klopný obvod s dobou kyvu určovanou integračním RC článkem se součástkami P1, R2 a C4.

Zapojení má v železničním modelářství všestranné využití, např. zpožděné spouštění závor (předzváněcí doba železničního přejezdu) atd.
